Máy sấy thùng quay là thiết bị sấy thùng quay trong sản xuất công nghiệp
Sấy thùng quay là gì?
Sấy thùng quay hay còn gọi là máy sấy thùng quay, là một ống thép tròn có đường kính từ 1m đến 3m dài, được bố trí nằm ngang có góc nghiêng từ 1 đến 6 độ. Trong thùng quay có có dạng xoắn hoặc cánh đảo rưới trộn để vật liệu sấy được đảo trộn và phân ly tốt nhất.
Khi vật liệu sấy được cấp vào 1 đầu đi vào thùng quay sẽ được đảo trộn liên tục và nhờ tốc độ quay của thùng quay, vật liệu sấy sẽ di chuyển từ đầu này đến đầu kia của thùng quay.
Lò đốt gia nhiệt được quạt sấy hút vào thùng theo chiều ngược hoặc cùng so với chiều chuyển động của vật liệu làm liệu được khô nhanh chóng.
Cấu tạo máy sấy thùng quay SUNSAY
Cấu tạo thiết bị sấy thùng quay SUNSAY gồm:
✅Thùng sấy hình trụ: Thùng sấy có dạng hình trụ tròn, được chế tạo bằng kim loại và đặt hơi nghiêng so với mặt phẳng ngang với độ dốc khoảng 1/15 – 1/50. Thiết kế nghiêng giúp vật liệu di chuyển dần từ đầu cao xuống đầu thấp của thùng trong quá trình sấy.
✅Cơ cấu quay: Thùng sấy quay quanh trục với tốc độ khoảng 1–8 vòng/phút, nhờ động cơ điện kết hợp với hộp giảm tốc. Bên ngoài thùng có hai vành đai (vành lăn), khi thùng quay các vành này sẽ trượt trên các con lăn tựa, giúp thùng quay ổn định.
✅Hệ thống cánh đảo trộn: Bên trong thùng sấy được bố trí nhiều cánh đảo trộn. Các cánh này có nhiệm vụ nâng vật liệu lên rồi rải xuống liên tục trong quá trình quay của thùng.
✅Phễu cấp liệu và hệ thống thu hồi: Nguyên liệu sấy được đưa vào thùng thông qua phễu chứa ở đầu thùng. Sau khi đi hết chiều dài thùng sấy, vật liệu khô sẽ được lấy ra và vận chuyển vào kho chứa. Khí sấy sau khi đi qua thùng sẽ được dẫn qua cyclone để thu hồi các hạt vật liệu bị cuốn theo trước khi thải ra môi trường.
Phân loại máy sấy thùng quay
Dựa theo phương thức vận hành, máy sấy thùng quay được chia thành 2 loại chính:
Máy sấy thùng quay liên tục
Là loại máy hoạt động liên tục, nguyên liệu được cấp vào đều ở đầu vào và sản phẩm sau sấy được lấy ra liên tục ở đầu ra. Dòng vật liệu di chuyển trong thùng nhờ độ nghiêng và chuyển động quay của thiết bị. Loại này phù hợp với sản xuất quy mô lớn, cần năng suất cao và vận hành ổn định.
Máy sấy thùng quay theo mẻ
Là loại máy hoạt động theo từng chu kỳ. Nguyên liệu được nạp vào từng mẻ, sấy trong thời gian nhất định rồi mới lấy toàn bộ sản phẩm ra ngoài. Thiết bị này phù hợp với cơ sở sản xuất vừa và nhỏ, cần linh hoạt trong quá trình vận hành và thay đổi nguyên liệu sấy.

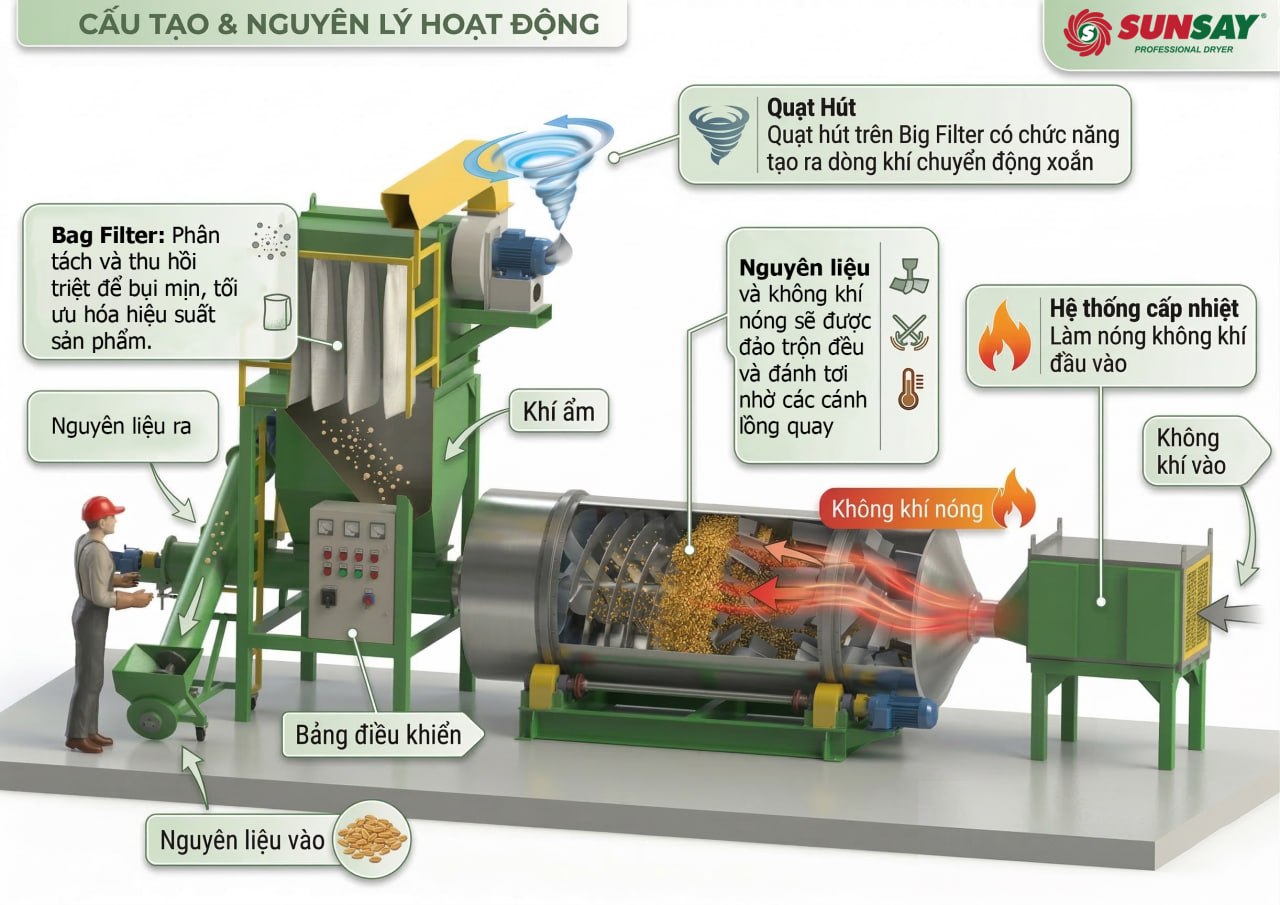

Nguyên lý sấy thùng quay
Vật liệu trước khi sấy thường có độ ẩm cao, thậm chí bị ướt. Vật liệu ẩm sẽ được nạp vào hệ thống sấy bằng phểu và vít tải hoặc băng tải liên tục. Vật liệu khi vào trong thùng quay sẽ huyển động theo chiều nghiêng của thùng nhờ vào các cánh đảo và rưới liệu.Các cánh đảo trong máy sấy thùng quay có tác dụng rải liệu đều khi thùng quay hoạt động, quá trình đảo trộn liệu vừa giúp bề mặt tiếp xúc của vật liệu tiếp xúc tác nhân sấy vừa giúp liệu di chuyển.
Tốc độ thùng quay phụ thuộc vào thiết kế về công suất, vật liệu và yêu cầu về thời gian lưu liệu. Thông thường tốc độ từ 5 – 12 vòng/phút. Trong suốt quá trình đảo và sấy như vậy, nguyên liệu được dịch chuyển từ phía đầu thùng quay tới phía cuối thùng và đạt độ khô cần thiết, hơi nước dẫn ra ngoài theo ống gió, vật liệu khô ra ngoài bằng vít tải hoặc băng tải. Sau đó, liệu được kết nối với các cơ cấu băng tải ,xích tải để vận chuyển tiếp vào các thiết bị trong dây chuyền hoặc vào kho trữ.
✅ Máy sấy mùn cưa
Máy sấy mùn cưa bằng công nghệ sấy thùng quay là thiết bị sấy được sử dụng trong dây chuyền ép củi mùn cưa, ép khối mùn cưa, ép viên nén mùn cưa wood Pallet. Máy sấy mùn cưa SUNSAY đảm bảo độ ẩm vật liệu đầu ra đạt yêu cầu cho dây chuyền, giúp nâng cao chất lượng sản phẩm sau khi ép thành viên nén hoặc củi mùn cưa. Máy sấy mùn cưa SUNSAY được thiết kế và cải tiến liên tục để mang liệu hiệu quả tối ưu nhất cho khách hàng.
✅ Máy sấy phân bón NPK
Máy sấy phân bón thường là một thùng sấy hình trụ tròn nằm ngang với một góc nghiêng xác định. Phân bón được cấp vào máy sấy, được cánh thùng quay đảo trộn và và tác nhân sấy cấp nhiệt và mang hơi ẩm đi ra ngoài. Vật liệu và tác nhân sấy thực hiện quá trình sấy bên trong đường ống. Hệ thống sấy thùng quay thường sử dụng vật liệu có độ ẩm bề mặt hoặc dễ thoát ẩm, chịu được nhiệt độ cao và không bám dính vào nhau.
✅ Máy sấy phân bón hữu cơ
✅ Máy sấy mụn dừa
✅ Máy sấy cát xây dựng
✅ Máy sấy khoáng sản
✅ Máy sấy hèm bia
Máy sấy hèm bia bằng hệ thống sấy thùng quay là giải pháp được máy sấy SUNSAY thiết kế và chế tạo đầu tiên tại Việt Nam. Hèm bia là phụ phẩm sau quá trình sản xuất bia và được loại ra khỏi nhà máy sau cùng. Vào mùa cao điểm, lượng hèm bia sẽ tăng đột biết, nếu không xử lý sấy kịp thời sẽ không thể đảm bảo vấn đề về môi trường và nơi chứa. Khi đó hèm bia sẽ trở thành chất thải gây ô nhiễm.
Video máy sấy thùng quay
Máy sấy hèm bia bằng thiết bị sấy thùng quay
